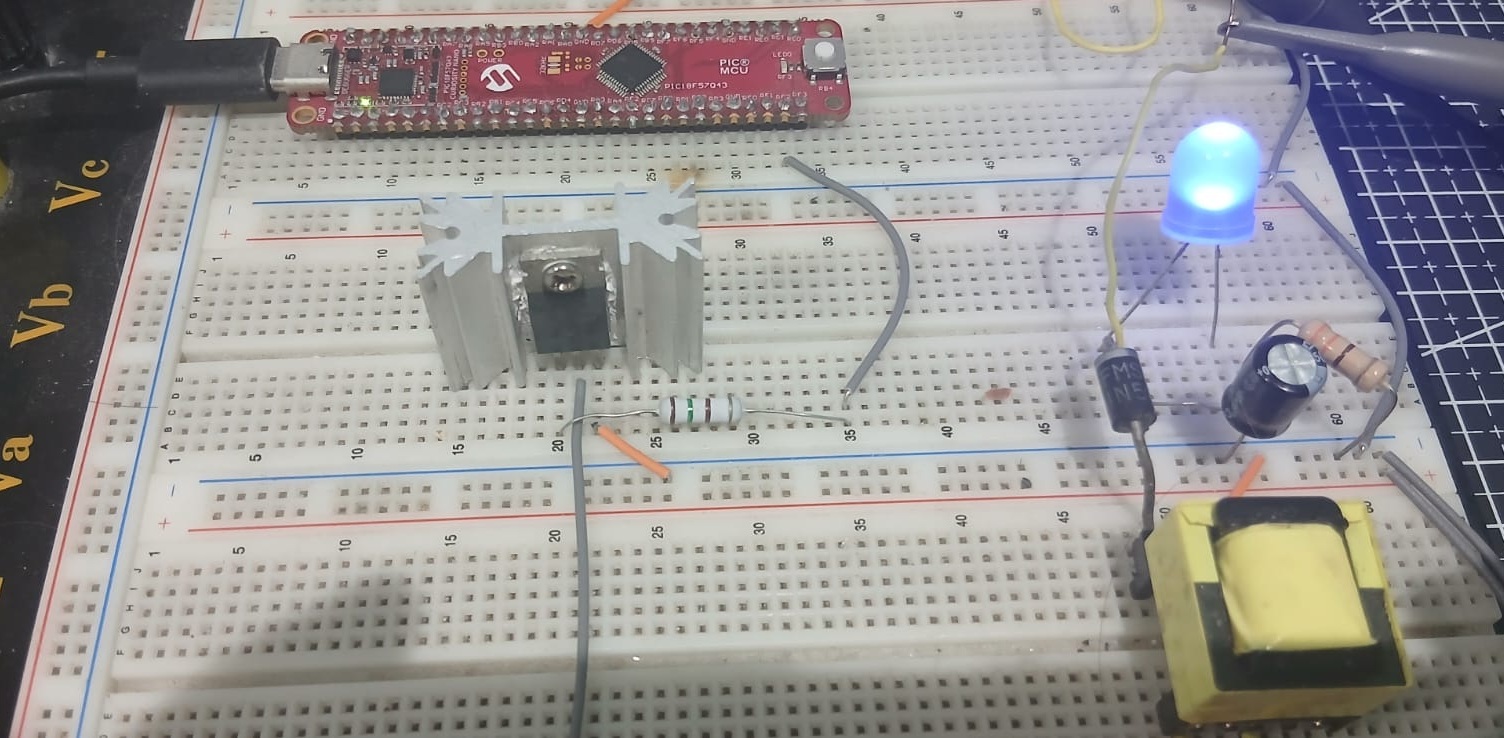

Descripción: Un flyback (o convertidor flyback) es un tipo de fuente conmutada que usa un transformador para almacenar energía y luego liberarla hacia la salida.

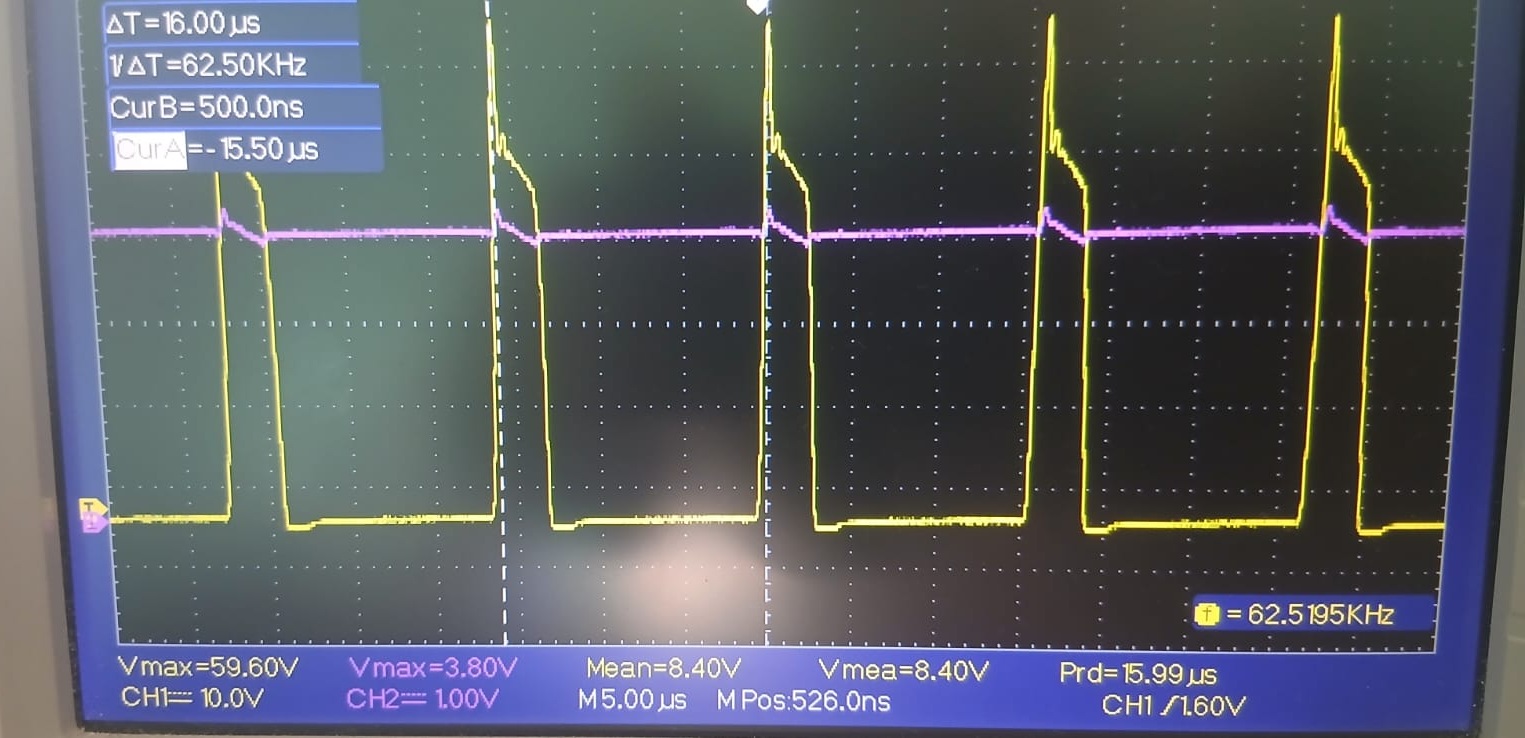

Especificaciones: Flyback = convertidor que almacena y luego libera energía. Funciona en dos etapas (ON / OFF). Pico en el osciloscopio es el efecto flyback.

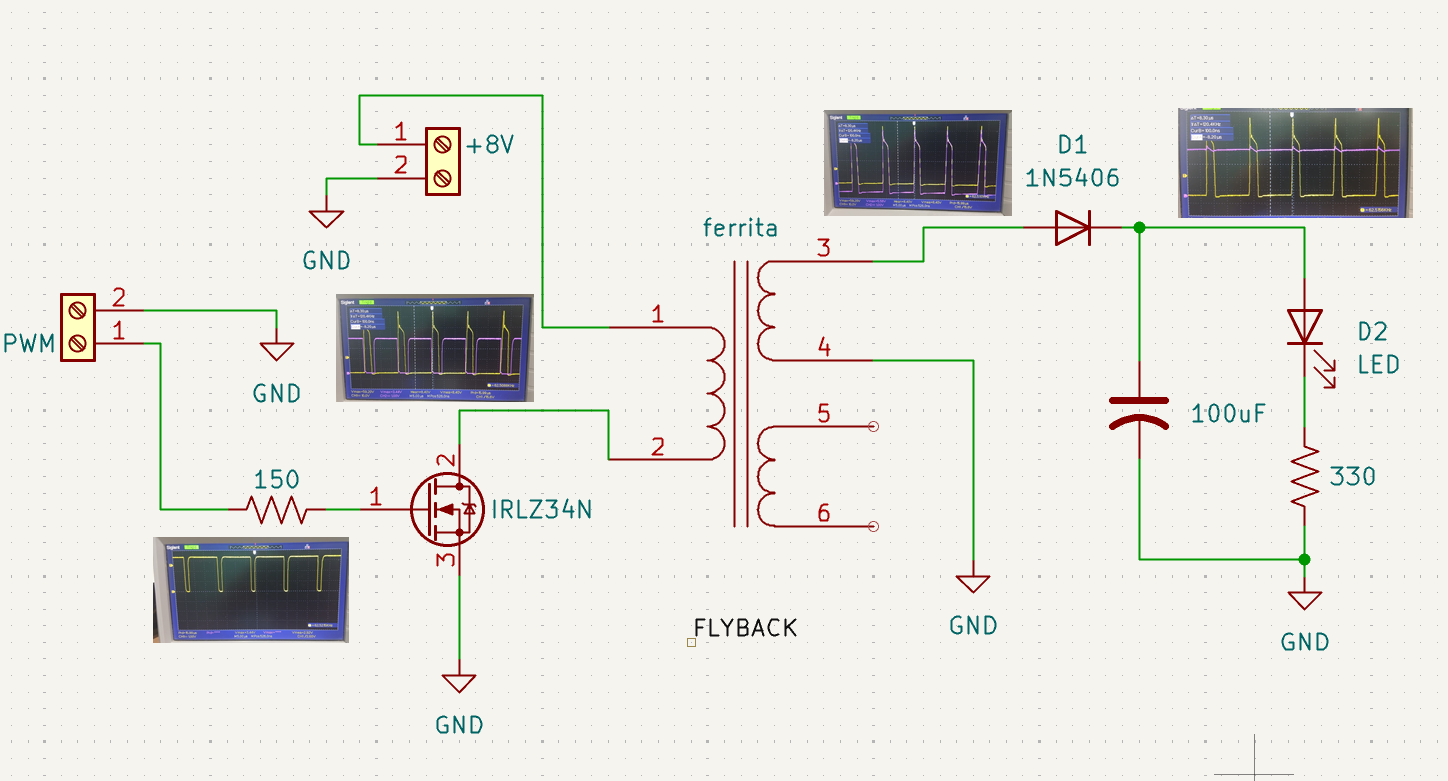

Funcionamiento: 🔁 Cómo funciona (paso a paso)
🟢 1. MOSFET encendido (ON)
El primario del transformador recibe 8 Voltios)
Circula corriente
Se almacena energía en el núcleo de ferrita
El diodo del secundario está apagado

👉 No hay energía en la salida todavía

🔴 2. MOSFET apagado (OFF)
El campo magnético colapsa
El transformador invierte polaridad
El secundario se activa
El diodo conduce
👉 La energía almacenada ahora se transfiere a la carga, led enciende.
